Membránové oddělovače

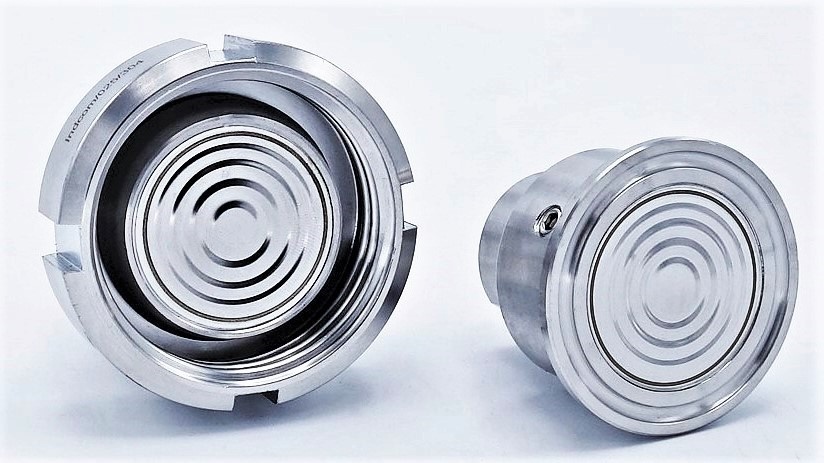

Oddělovací membrány se používají v kombinaci s vhodnými manometry a snímači tlaku. Oddělovače jsou určeny pro aplikace, ve kterých nesmí dojít ke kontaktu provozního média s měřidlem (např. z důvodu znečištění, přítomnosti pevných částic, viskozitě atd.). Vnější strana oddělovací membrány je ve styku s médiem, jehož tlak měříme.
Základní informace
Jsou navrženy s důrazem na dlouhodobou životnost a extrémní provozní podmínky. Oddělovací membrány jsou určeny do potravinářského a nápojového průmyslu a všude tam, kde je kladen důraz na důslednou sanitaci a pročištění. Tlakoměry s membránovým oddělovačem je rovněž možné použít v provozech, kde se vyskytují vibrace nebo pulzující tlaky.
Technická data membránového oddělovače

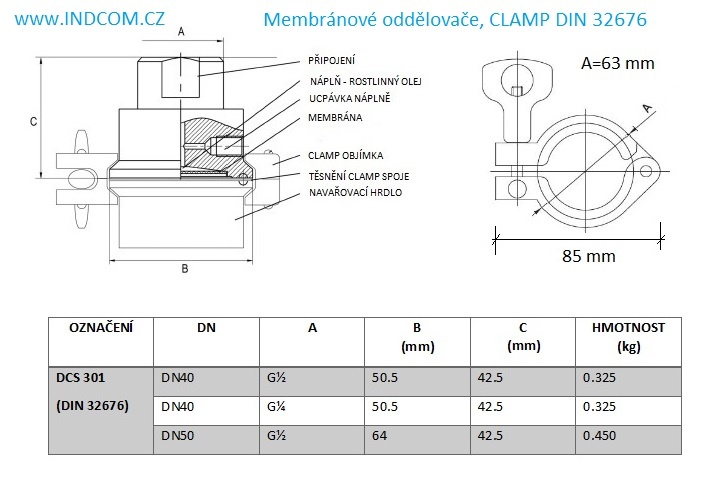

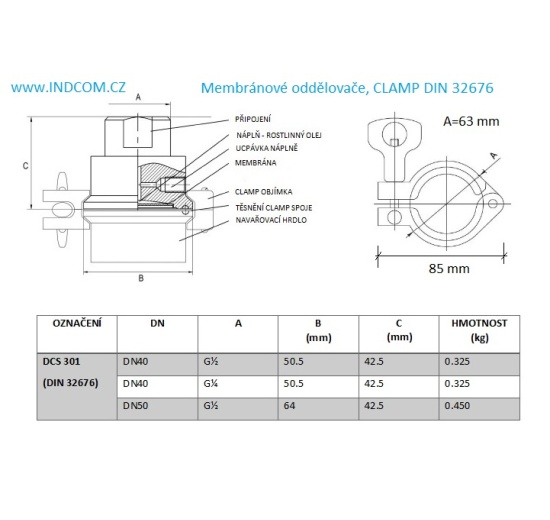

| Připojení | CLAMP dle DIN 32676/převlečná matice dle DIN 11851 |
| Materiál oddělovací membrány | AISI 316L (1.4404), Ra≤0,8 µm |
| Materiál těla oddělovače | podrobně viz jednotlivé oddělovače - AISI 316 (1.4401), převlečná matice AISI 304 (1.4301), CLAMP AISI 304 (1.4301) |
| Provozní teplota | –45 °C až +150 °C |
| Membrána navržena na tlakový rozsah | 0–60 bar |
| Plnění | rostlinný (mandlový) olej |
Použití manometrů opatřených oddělovací membránou je obvyklé pro následující případy
- silně viskózní kapaliny
- kapaliny s pevnými částicemi, sedimentující kaly
- horké kapaliny, které tuhnou nebo krystalizují při poklesu teploty
- agresivní kapaliny
- v případech, kdy jsou přísné požadavky na dokonalé pročištění a sanitaci systému
- v systémech s vysokými rázy, které je nutné utlumit
Daná koncepce spočívá v použití oddělovací nerezové membrány a inertní kapaliny, která přenáší tlak do měřicího ústrojí tlakoměru (manometru) či snímače tlaku.
Spojení membrány a měřidla se provádí na speciálním zařízení a není tedy možné pouze našroubovat membránu na měřidlo.
- Membránový oddělovač a manometr musí být naplněny nekompresibilní kapalinou, která přenáší tlak z média přes membránu na měřicí přístroj. Kapalina musí být čistá a bez bublin.
- Při plnění je důležité dbát na to, aby mezi membránou a měřicím přístrojem nezůstaly žádné vzduchové bubliny, které by mohly ovlivnit přesnost měření.
