Základní informace

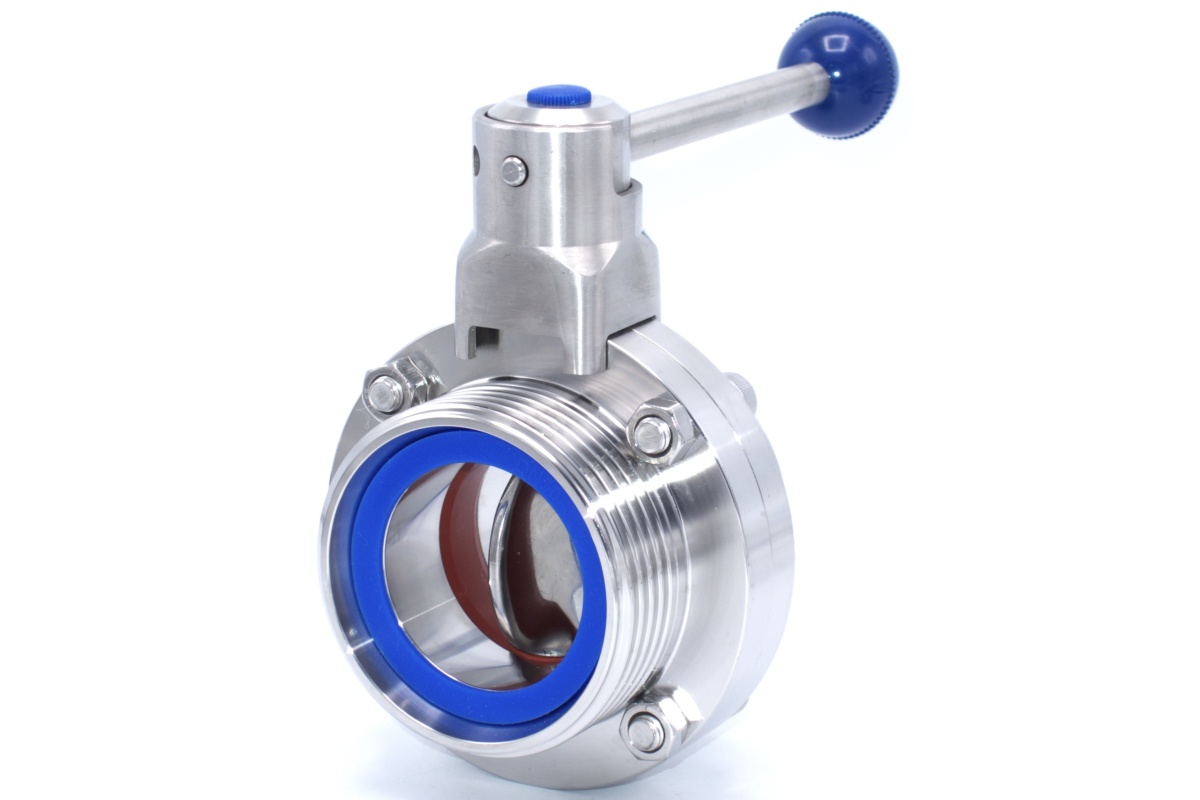

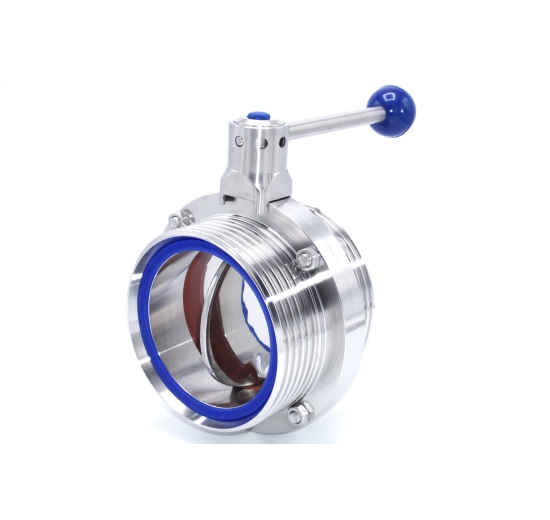

Účelem nerezových přímých (motýlových) uzavíracích klapek je kontrola, uzavření a regulace toku média. Tyto armatury jsou díky použitým materiálům a své konstrukci určeny pro použití v potravinářském, farmaceutickém a chemickém průmyslu.
Technické parametry nerezových motýlových klapek
| Standard | DIN |
| Pracovní tlak | 0–10 bar |

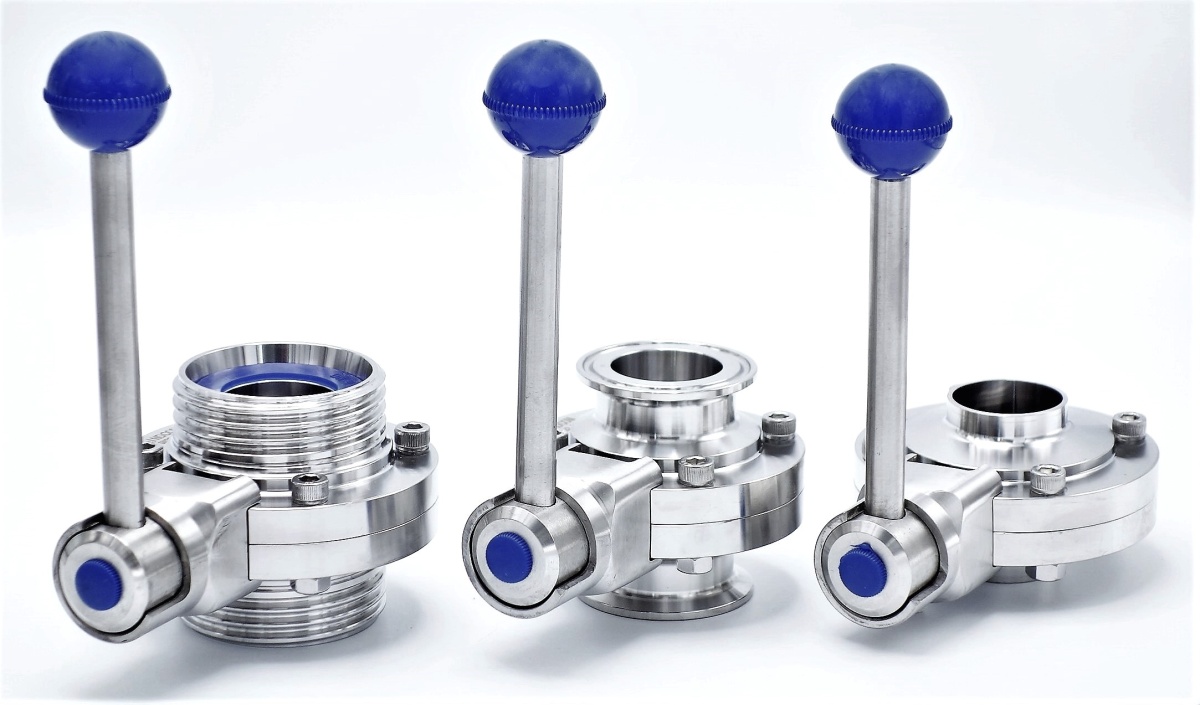

| Typ | navařovací S-S, clamp C-C, závit G-G (na poptávku je možné dodat kombinace S-C, S-G a C-G) |
| Materiál | SS - nerezová ocel 1.4301 (AISI 304) |
| Maximální pracovní teplota | –10 °C/120 °C |
| Sterilizační teplota | 150 °C (maximálně 20 min.) pro VMQ, 110 °C pro EPDM |
| Těsnění | EPDM, VMQ (silikon) – viz jednotlivé výrobky |
| Ovládání | ruční, pneumatický pohon (tlak vzduchu 4–7 bar) |
Oblasti použití přímé uzavírací klapky
Vinařství, pivovarnictví, mlékárenský průmysl, nápojový průmysl, výroba potravin, farmacie atd.
Montáž
V případě přivařování je nutné armaturu nejdříve rozebrat, aby nedošlo k poškození těsnění. Doporučujeme kontrolu dotažení svorníků v provozu.
Charakteristika EPDM (ethylen-propylen) těsnění
EPDM pryž je charakteristická mimořádnou odolností proti zestárnutí, ozónu, ultrafialovým paprskům a teplu.
- s vysokou odolností proti trvalé deformaci
- široký teplotní rozsah použití: –20 °C až 135 °C
- nízká absorpce vody, dobrá parotěsnost, vysoká odolnost vůči polárním kapalinám, jako jsou ketony, alkoholy, kyselina octová, a vůči silným a slabým minerálním kyselinám
Vhodné aplikace pro EPDM
- pro horkou vodu a vodní páru (trvale 110 °C, krátkodobě 135 °C)
- pro kyseliny (kyselina chlorovodíková, kyselina dusičná a kyselina fosforečná)
- pro alkalické roztoky (hydroxid sodný, hydroxid draselný)
- pro ozon (40 °C, 0,001% tj. 1 000 pphm)
- CIP/SIP systémy u nepřetržitého provozu v potravinářském, nápojovém a farmaceutickém průmyslu
Charakteristika VMQ (silikon) těsnění
VMQ silikonové kaučuky fungují skvěle v tepelně náročných aplikacích a vzhledem k jejich čistotě jsou zvláště vhodné pro hygienické aplikace v potravinářském, nápojovém a farmaceutickém průmyslu. Díky svým vynikajícím fyziologickýcm vlastnostem je silikon osvědčený těsnicí materiál, zejména pro těsnění na klapky. Vzhledem k malým objemovým změnám VMQ a díky své vysoké elasticitě funguje klapka spolehlivě až do konce své životnosti. VMQ je výhodné v aplikacích na výrobu potravin, nápojů a přípravků pro méně agresivní média. Je třeba upozornit na maximální limity s ohledem na mechanickou pevnost a čistící procesy.
- rozsah teplot: od –50 °C do + 180 °C
- dobrá odolnost vůči živočišným tukům, syntetickým a rostlinným olejům, glykolu, nehořlavým hydraulickým kapalinám, různým rozpouštědlům, mnoha chemikáliím, netečné vůči potravinám
Vhodné aplikace pro VMQ
- zpracování živočišných a rostlinných tuků, olejů a vosků, esenciálních olejů
- aplikace s vysokými teplotními rozsahy (trvale 160 °C, krátkodobě 180 °C)
- VMQ je vhodné použít při CIP/SIP systému u nepřetržitého provozu v potravinářském, nápojovém a farmaceutickém průmyslu s výjimkou parní sterilizace
//Upozornění:// VMQ by neměl být používán v koncentrovaných kyselinách (např. kyselina dusičná, kyselina mravenčí)
Materiálový certifikát EN 10204 3.1 na požádání.
FDA atest těsnění na požádání.
